產品簡介
-
型號：TTL11.5-70-180C
-
品牌：
-
系列：德國技術光虎TTL11.5系列
-
鏡頭種類：高分辨率雙遠心鏡頭
-
視野：
-
視場角：
-
焦距：
-
像面尺寸：2/3"
-
像素：
-
工作距離：180±5
-
接口：C
產品特性
>>全景深、全視野、全波段實測：
畸變小于0.05%，遠心度小于0.05°
>>雙遠心設計
>>TG+多層鍍膜，高透過率
>>工業級防水
>>高分辨率和大景深兩種選擇
>>光圈可定制
>>工作距在一定范圍內可調整
產品參數
|
類別 |
高分辨率產品 |
大景深產品 |
||
|
型號 |
TTL11.5-70-180C |
TTL11.5-70-180C-D |
||
|
最大視野 |
70 |
70 |
||
|
倍率 |
0.164 |
0.164 |
||
|
工作距離 |
180±5 |
180±5 |
||
|
2/3” |
H |
8.4 |
51 |
51 |
|
V |
7.0 |
43 |
43 |
|
|
D |
11.0 |
67 |
67 |
|
|
11.5mm |
H |
8.8 |
53 |
53 |
|
V |
7.3 |
44 |
44 |
|
|
D |
11.5 |
70 |
70 |
|
|
有效F數 |
7 |
16 |
||
|
物方分辨率（μm） |
28.64 |
65.35 |
||
|
景深 |
20.82 |
47.43 |
||
|
實測遠心度（°） |
<0.05 |
<0.05 |
||
|
實測畸變率（%） |
<0.05 |
<0.05 |
||
|
接口 |
C |
C |
||

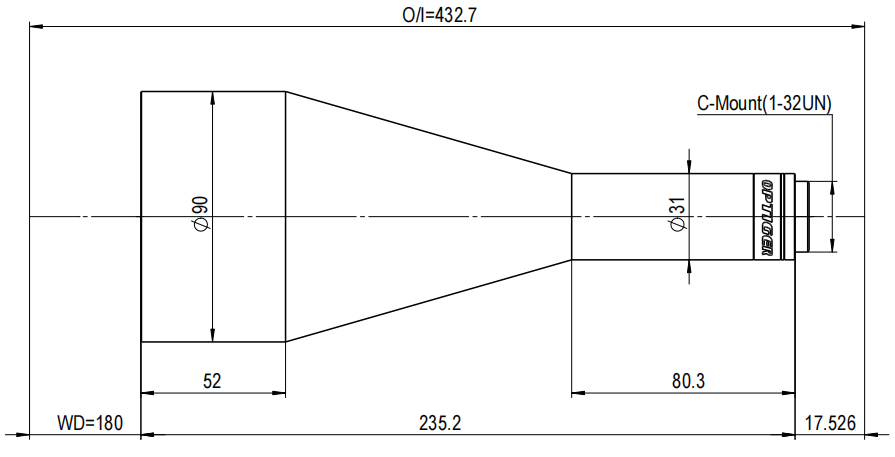

產品尺寸圖
雙遠心鏡頭對精密尺寸測量有著非常重要的意義，隨著機器視覺的不斷發展，對雙遠心鏡頭的性能要求也越來越高。本公司致力于雙遠心鏡頭的研發，著重提高鏡頭的各項性能參數。
光虎雙遠心鏡頭系列擁有高遠心度、低畸變率的性能特點，主要應用于精密測量領域及高精度視覺定位。
TTL11.5系列標準雙遠心鏡頭標準C接口，最大兼容2/3"（對角線11.5mm）靶面工業相機。
-
